一種硅膠轉輪工業除濕機的制作方法
本實用新型涉及一種環保設備，尤其涉及一種硅膠轉輪工業除濕機。
背景技術：
除濕機作為環保的空氣除濕設備，得到不斷開發和改進；硅膠轉輪除濕機作為常見的一種工業除濕機，主要應用在工業場所(如車間、廠房等)，需要除濕的空氣通過除濕風機從除濕回風口進入除濕機的內部，通過硅膠轉輪的除濕后，從除濕出風口排出使用；然后用于再生硅膠轉輪的再生風從再生風進風口進入除濕機通過加熱箱加熱后將硅膠轉輪再生后從再生風出風口排出，因此，需要將兩路進出風分開，常規的硅膠轉輪除濕機的硅膠轉輪處將再生風進出風和除濕風進出風精確分開的結構比較復雜，而且還會影響室內空氣除濕效果和硅膠轉輪再生效果。
技術實現要素：
本實用新型為了解決上述現有技術中存在的缺陷和不足，提供了一種將除濕回風口和除濕出風口設置在機柜的正面，將再生風進風口和再生風回風口設置在柜體的背面，使得兩路進出風遠離，并采用轉輪進出風架配合進風管和出風管將兩路進出風徹底隔開，不僅結構簡單，而且確?？諝獬凉裥Ч凸枘z轉輪再生效果的硅膠轉輪工業除濕機。
本實用新型的技術方案：一種硅膠轉輪工業除濕機，包括機柜、安裝在機柜內的硅膠轉輪和電控箱、設置在機柜上的除濕回風口、除濕出風口、再生風進風口和再生風出風口以及配合除濕回風口和除濕出風口的除濕風機、配合再生風進風口和再生風出風口的再生風機，所述除濕回風口和除濕出風口位于機柜的正面，所述再生風進風口和再生風出風口位于機柜的背面，所述除濕風機位于除濕出風口的內側，所述再生風機位于再生風出風口的內側，所述再生風進風口和硅膠轉輪之間設有加熱箱；所述機柜的內部設有配合硅膠轉輪的轉輪進出風架，所述轉輪進出風架的頂部設有配合再生風進風口和硅膠轉輪再生區的轉輪再生進風口以及配合除濕出風口和硅膠轉輪除濕區的轉輪除濕出風口，轉輪進出風架的底部設有配合再生風出風口和硅膠轉輪再生區的轉輪再生風出風口以及配合除濕回風口和硅膠轉輪除濕區的轉輪除濕進風口。
本實用新型將除濕回風口和除濕出風口設置在機柜的正面，將再生風進風口和再生風回風口設置在柜體的背面，使得兩路進出風遠離，并采用轉輪進出風架配合進風管和出風管將兩路進出風徹底隔開，不僅結構簡單，而且確保空氣除濕效果和硅膠轉輪再生效果。
優選地，所述除濕出風口位于機柜的正面上部，所述除濕回風口位于機柜的正面下部，所述再生風進風口位于機柜的背面上部，所述再生風出風口位于機柜的背面下部，所述再生風進風口通過一進風管連接加熱箱的進風口，加熱箱的出風口對準轉輪再生進風口，所述再生風出風口通過一出風管連接轉輪再生出風口。
該種結構進一步確保硅膠轉輪的再生效果。
優選地，所述轉輪除濕進風口對應除濕回風口，所述轉輪除濕出風口對應除濕風機。
該種結構進一步確保硅膠轉輪對空氣的除濕效果。
優選地，所述機柜的上部內側設有配合除濕風機的風機安裝板和配合進風管的進風管擋板，所述風機安裝板和進風管擋板之間通過一支撐立板連接。
該種結構確保除濕風機的安裝牢靠性，同時可以很好的隔開除濕風機和進風管。
優選地，所述電控箱安裝在機柜的正面底部內側，所述機柜的正面頂部外側設有配合電控箱的操作界面和電源開關。
該種結構方便使用者操作。
優選地，所述機柜的底部設有四個滾輪，所述滾輪通過滾輪架轉動連接在機柜的底部。
該種結構方便整體的搬移，提高使用靈活性。
本實用新型將除濕回風口和除濕出風口設置在機柜的正面，將再生風進風口和再生風回風口設置在柜體的背面，使得兩路進出風遠離，并采用轉輪進出風架配合進風管和出風管將兩路進出風徹底隔開，不僅結構簡單，而且確保空氣除濕效果和硅膠轉輪再生效果。
附圖說明
圖1為本實用新型的拆掉頂板和側板后的結構示意圖；
圖2為本實用新型的結構示意圖；
圖中1.硅膠轉輪，2.加熱箱，3.除濕風機，4.再生風機，5.除濕回風口，6.除濕出風口，7.再生風進風口，8.再生風出風口，9.轉輪進出風架，10.電控箱，11.面板，12.操作界面，13.電源開關，14.滾輪，15.頂板，16.底板，17.背板，18.側板，19.進風管，20.出風管，21.風機安裝板，22.進風管擋板，23.支撐立板，24.滾輪架。
具體實施方式
下面結合附圖對本實用新型作進一步詳細的說明，但并不是對本實用新型保護范圍的限制。
如圖1和2所示，一種硅膠轉輪工業除濕機，包括機柜、安裝在機柜內的硅膠轉輪1和電控箱10、設置在機柜上的除濕回風口5、除濕出風口6、再生風進風口7和再生風出風口8以及配合除濕回風口5和除濕出風口6的除濕風機3、配合再生風進風口7和再生風出風口8的再生風機4。除濕回風口5和除濕出風口6位于機柜的正面，再生風進風口7和再生風出風口8位于機柜的背面，除濕風機3位于除濕出風口6的內側，再生風機4位于再生風出風口8的內側，再生風進風口7和硅膠轉輪1之間設有加熱箱2；機柜的內部設有配合硅膠轉輪1的轉輪進出風架9，轉輪進出風架9的頂部設有配合再生風進風口7和硅膠轉輪再生區的轉輪再生進風口以及配合除濕出風口6和硅膠轉輪除濕區的轉輪除濕出風口，轉輪進出風架9的底部設有配合再生風出風口8和硅膠轉輪再生區的轉輪再生風出風口以及配合除濕回風口5和硅膠轉輪除濕區的轉輪除濕進風口除濕出風口6位于機柜的正面上部，除濕回風口5位于機柜的正面下部，再生風進風口7位于機柜的背面上部，再生風出風口8位于機柜的背面下部，再生風進風口7通過一進風管19連接加熱箱2的進風口，加熱箱2的出風口對準轉輪再生進風口，再生風出風口8通過一出風管20連接轉輪再生出風口。轉輪除濕進風口對應除濕回風口5，轉輪除濕出風口對應除濕風機3。機柜的上部內側設有配合除濕風機3的風機安裝板21和配合進風管19的進風管擋板22，風機安裝板21和進風管擋板22之間通過一支撐立板23連接。機柜包括面板11、頂板15、背板17、底板16和兩個側板18，再生風機4安裝在底板16上，電控箱10安裝在底板16和面板11之間，面板11的頂部還設有配合電控箱10的操作界面12和電源開關13。機柜的底部設有四個滾輪14，滾輪14通過滾輪架24轉動連接在機柜的底部。

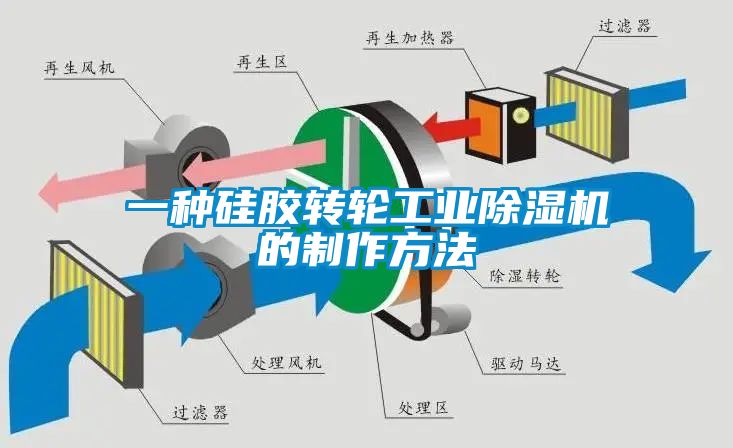

本實用新型的除濕回風口和再生風進風口的內側均設有過濾網，使用時，除濕機放在室內，再生風進出風口均通過管道連接到室外，打開電源開關，在操作界面上設置好除濕濕度、除濕時間等參數后啟動，在除濕風機的作用下，室內空氣從除濕回風口進入機柜內，先經過過濾網過濾，再進入硅膠轉輪的除濕區除濕后從除濕出風口排出；在再生風機的作用下，室外空氣從再生風進風口進入機柜內，先經過過濾網過濾，再經過加熱箱加熱，然后進入硅膠轉輪的再生區將其烘干再生后從再生風出風口排出到室外。
本實用新型中的硅膠轉輪和加熱箱均為市面采購的常規結構(硅膠轉輪的除濕區和再生區的定義也為常規定義，即硅膠轉輪轉到除濕區時進行除濕工作，轉到再生區時被烘干再生)，其具體結構和工作原理均為常規手段，故不作細述。
本實用新型將除濕回風口和除濕出風口設置在機柜的正面，將再生風進風口和再生風回風口設置在柜體的背面，使得兩路進出風遠離，并采用轉輪進出風架配合進風管和出風管將兩路進出風徹底隔開，不僅結構簡單，而且確?？諝獬凉裥Ч凸枘z轉輪再生效果。
<
<
<
<
<
<
<
<
